電壓峰值斷電裝置波峰波谷斷電測量效果圖
2019-05-05 15:41:35
moddy

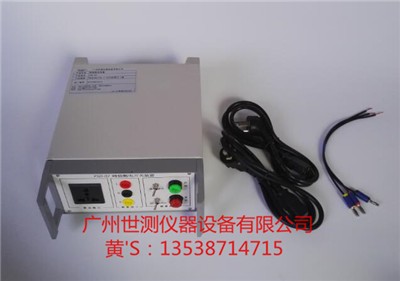

電壓峰值斷電裝置波峰波谷斷電測量效果圖
電壓峰值斷電裝置主要技術指標
1、設備供電：220V～（1±10%）50Hz/60Hz
2、測試輸入/輸出：100-240V～（1±10%） 50Hz/60Hz
3、zui大電流：16A
4、斷電精度：≤±1ms
5、絕緣內阻：≥100MΩ（DC500V）
6、寄生電容：≤25pF（50Hz/60Hz）
7、斷開形式：L、N、E同時切斷
8、工作條件：環境溫度：5～35℃，相對濕度：≤85%
電壓峰值斷電裝置斷電時刻選擇：分別撥動選擇開關到“波峰”或“波谷”位置來選擇峰值斷電時刻是“正峰值”或“負峰值”，如下圖虛線框所示。選擇開關
電壓峰值斷電裝置斷電操作：當被測設備處于正常供電狀態下時，通過按動“啟動”按鍵來觸發峰值時刻斷電，同時通過示波器來捕捉斷電后的放電電壓。
1、電壓峰值斷電裝置的測試輸出插座、測量端子及其引線在測試過程中可能帶電，請勿觸碰其金屬部分，應在測試連接完成后再接通電源；
2、應嚴格按照本裝置的標稱值使用，以免造成裝置損壞或誤動作；
3、不要在高溫、潮濕、多塵的環境中使用和存放，運輸時避免劇烈震動或磕碰；
4、電壓峰值斷電裝置自出售之日起保修12個月。
廣州世測儀器設備有限公司
聯系人：鐘生
電話：020-31068736
手機：15989266991 微信同號
QQ：8933882
http://m.jsdxmy.cn
