開關及插頭插座機械壽命試驗機

產品名稱

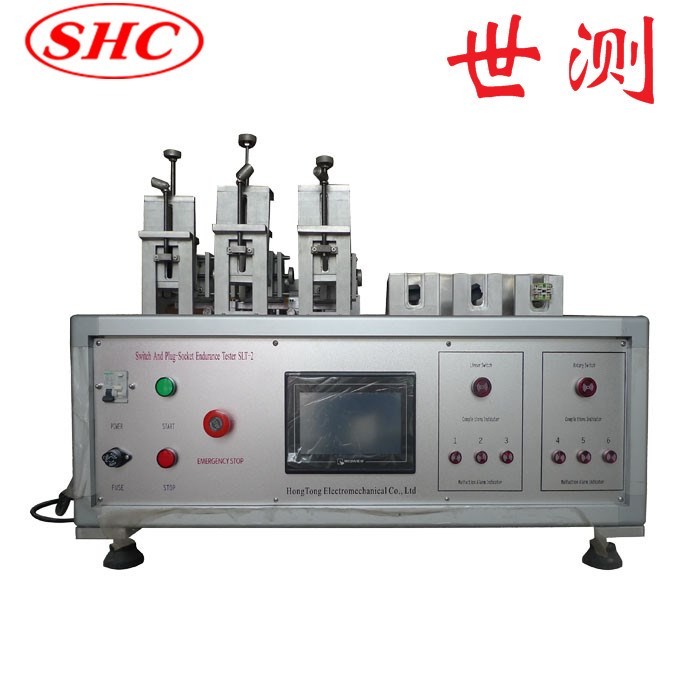

開關及插頭插座機械壽命試驗機儀SC-KGJ02 伺服型

產品概述

本試驗儀是根據 GB16915.1/IEC60669-1 第 18、19 章進行開關電氣耐久性試驗的專用設備。同時可按照 GB2099.1等其它標準做成壽命試驗機儀。

該設備適用于額定電流不大于 16A的按鈕開關、撥動開關、推拉開關及旋轉開關等。配上負載（電阻性、電感性、電容性）可做加載試驗，并設有相應的控制系統，通過示波器接口，可清楚地看到對應的開關負載時序及波形。

設備采用鋁合金機架，不銹鋼封板，由伺服電機+滾珠絲桿驅動，7寸彩色觸摸屏顯示及設置測試參數，PLC 控制?？深A(yù)置試驗次數、試驗速率、行程和旋轉角度（zui多可設 10 個角度）。帶有電流顯示功能，能顯示樣品的電流。三套旋鈕夾具，三套按鈕開關夾具，三套線性開關多用夾具，方便操作，簡單實用。當開關因粘合、失靈導致連續接通或斷開可以故障報警并記錄相應的實驗次數，到設定次數時可報警； 當有報警發生時，即自動停止試驗。

技術參數

1. 輸入電壓/頻率：AC220V±10% / 50Hz

2. 整機設 6 個工位，三個為旋轉動作試驗；三個為線性動作試驗，可同時做三個同類開關試驗，同時也可做多位開關試驗。

3. 動作zui快速率：開關一個周期/1s

4. 線性動作zui大行程： 150mm（可調）；旋轉動作：0-360°任意可調

5. 可進行慢速試驗（旋轉動作 9°/S，線性動作 5mm/S），加快速度（旋轉動作 90°/S，線性動作 80mm/S）等試驗。根據開關額定電流的大小，每分鐘操作的頻率（30 次/min、15 次/min、7.5 次/min）均能設置。

6. 采用伺服電機驅動，PCL 控制，觸摸屏操作，控制精度高，動作距離、旋轉角度、試驗次數等均能方便地進行設置。

7. 配負載接口，連接負載可做加載試驗。

8. 其它可訂制。
