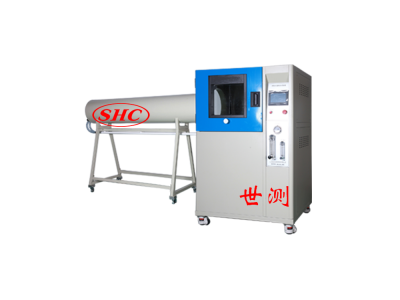

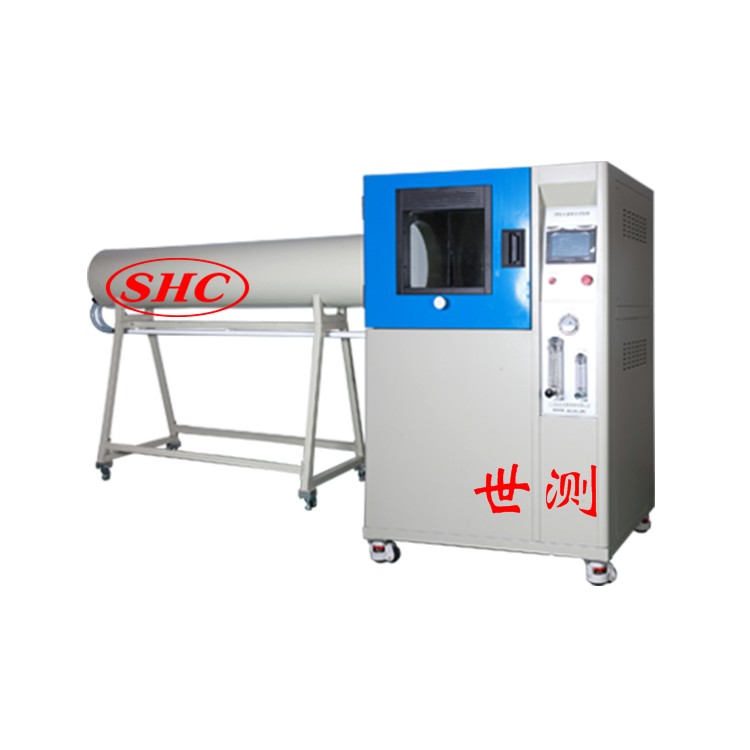

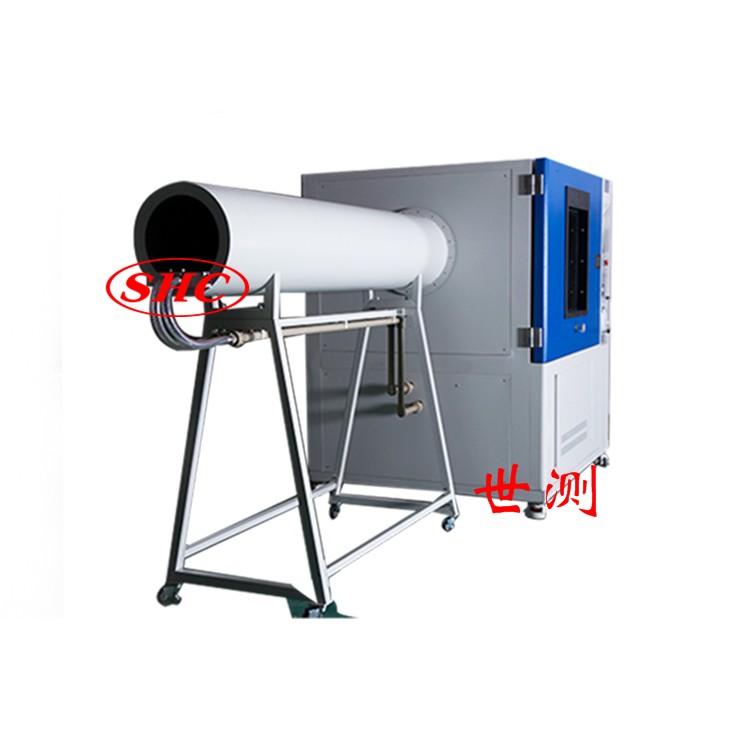

IPX5、IPX6強噴水試驗箱
IPX5強噴水試驗箱，IPX6強噴水試驗箱，IP66強噴水試驗箱，IP65強噴水試驗箱
- 型號： SC-IPX56B-600
- 品牌： 廣州世測（SHC)
- 技術標準： IEC60529, IEC60598-1, IEC 60335-1, IEC60745-1,GB4208, GB7000.1
產品概述
用于進行產品的 IPX5、IPX6測試。
IPX5 是指防止噴射的水侵入；防止來自各方向由噴嘴噴射出的水進入器具造成損壞;IPX6是指防止大浪的侵入，防止因大浪的侵襲而浸水器具造成損壞。
IPX5 噴水試驗 指噴嘴的噴水口內徑為6.3mm, 使試驗樣品至噴水口相距為2.5~3m，水流量為12.5 L/min （750 L/h）； 試驗時間：按被檢樣品外殼表面積計算，每平方米為1min(不包括安裝面積)zui少3 min 。
IPX6 強烈噴水試驗指噴嘴的噴水口內徑為12.5 mm； 使試驗樣品至噴水口相距為2.5～3m，水流量為100 L/min （6000 L/h）； 試驗時間：按被檢樣品外殼表面積計算，每平方米為1min（不包括安裝面積）zui少3 min。
應用范圍
該設備的主要作用是用于電子 電工產品、燈具、電柜、電器元件、汽車、摩托車及其零部件等產品在模擬淋雨的氣候條件下，對產品的物理以及其它相關性能進行測試。測試后，通過檢定來判斷產品的性能是否達到要求，以便于產品的設計、改進、檢定及出廠檢驗使用。
試驗標準
符合 IEC60529:2001《DeSCees of protection provided by enclosures(IP Code)》、GB4208-2008《外殼防護等級(IP 代碼)》14.2.5、14.2.6 條款與圖 6 及 GB7000.1《燈具 第一部分：一般要求與試驗》9.2.6、9.2.7 條款及圖 9.5 要求。
產品特征
1、 適用于進行產品的 IPX5、IPX6 測試。
2、 整體式結構（行業首創），無需操作人員手持噴槍進行試驗，固定好樣品即可開始測試。
3、 外殼由國產優質鋼板加工而成，表面噴涂烤漆，美觀耐用。
4、 內箱及轉臺全部采用SUS304#不銹鋼板加工制造，確保長時間使用不生銹。
5、 噴水流量通過流量計調整，手動調節。
6、 噴嘴：依照IEC60529、GB4208之規格制造。
7、 轉臺使用調速電機，速度在標準范圍內無級可調。
8、 電器元件全部采用如LG、歐姆龍等進口品牌；接線工藝符合國家標準要求，電板布局合理，接線牢固，標示清楚。
9、 試驗箱內安裝有LED防水照明燈，方便對測試樣品的觀察。
10、設備自帶水箱，循環用水，無需建專業防水試驗房。水箱內裝用水位浮球閥自動控制進水，并有高、低水位報警監測，有效防止水泵缺水干轉而損壞。
11、測試時間通過時間繼電器控制，簡單實用；時間可設定：0-999min（可調）；測試完成后，自動停機，簡單方便。
12、轉臺使用調速電機，速度在標準范圍內無級可調，并能控制正反向轉動（適合帶樣品通電測試，防止繞線）。
產品參數
序號 | 項目 | 規格/參數 |
1 | 型號 | SC-IPX56B-600 |
2 | 控制系統 | （觸控式）7"威綸觸摸屏+松下PLC |
3 | 內箱尺寸 | 寬 600×深600×高600 |
4 | 設備外尺寸（mm | 寬 1050（加水管寬3200）×深780×高1450 |
5 | IPX5噴水孔徑 | 6.3 |
6 | IPX6噴水孔徑 | 12.5 |
7 | IPX5噴水流量（L/min） | 12.5±0.625 |
8 | IPX6噴水流量（L/min） | 100±5L/min |
9 | 水壓（Mpa） | 按規定水流量調節 |
10 | 流量控制 | 采用帶調節轉子流量計實現手動調節流量 |
11 | 噴水距離 | 2.5-3米(試驗人員控制) |
12 | 噴槍固定方法 | 機械固定 |
13 | 水泵 | 廣州凌霄不銹鋼多級泵 |
14 | 水路材料 | 不銹鋼+PPR水管焊接 |
15 | 轉臺直徑 | ￠600 |
16 | 轉臺負載電源 | AC220V |
17 | 材質 | SUS304#不銹鋼板 |
18 | 保護裝置 | 漏電、缺水、短路 |
19 | 電源（V） | 380V |
20 | 功率（KW） | 3 |
21 | 符合標準 | IEC60529、GB4208、GB7000（IPX5、IPX6) |
